اسکوپ سنگ نما چیست؟

اگر سنگ نما فقط با ملات به دیوار چسبیده باشه، یک سؤال مهم وجود داره: وقتی باد، زلزله یا تغییر شکل ساختمان به نما نیرو وارد می‌کنه، چه چیزی جلوی جدا شدن سنگ رو می‌گیره؟

اسکوپ سنگ نما برای همین قسمت از ماجراست. اسکوپ یک اتصال یا مهار مکانیکیه که کمک می‌کنه سنگ علاوه بر اتصالش با ملات، به شکل مطمئن‌تری در نما نگه داشته بشه.

موضوع فقط «محکم‌تر کردن سنگ» نیست.

در نشریه ۷۱۴ هم برای نماهای ساختمان، مقاومت در برابر بارهای باد، زلزله، ضربه و عوامل محیطی مورد توجه قرار گرفته و برای نماهای سنگی، روش‌های مهار مکانیکی مطرح شده است.

حالا ببینیم اسکوپ دقیقاً چطور کار می‌کنه، چه مدل‌هایی داره و روش اسکوپ سنگ نمای ساختمان چطور انجام می‌شه.

اسکوپ سنگ چیست و چرا در نمای ساختمان کاربرد داره؟

اسکوپ یعنی مهار کردن سنگ نما به دیوار پشتش، طوری که فقط به چسب و ملات بسنده نکنی. تصور کن یه تیکه سنگ سنگین رو فقط با چسب به دیوار بچسبونی؛ اولش خوب می‌مونه ولی بعد از یه مدت، با تغییر دما، باد یا حتی یه لرزش کوچیک، احتمال شل شدنش هست. اسکوپ دقیقاً همین مشکل رو حل می‌کنه؛ یعنی یه اتصال فیزیکی و مکانیکی بین سنگ و دیوار پشتیبان ایجاد می‌کنه که مستقل از چسبندگی ملاته.

به زبان ساده، ملات می‌تونه سنگ رو سر جای خودش نگه داره، ولی نباید انتظار داشته باشیم در تمام شرایط فقط به چسبندگی ملات تکیه کنیم.

در یک نمای سنگی، چند نیروی مختلف هم‌زمان وجود داره: وزن خود سنگ، فشار و مکش باد، لرزش ساختمان، تغییرات دما و گاهی ضربه. به همین خاطر سیستم اتصال باید متناسب با شرایط پروژه انتخاب بشه. ASTM C1242 هم انتخاب نوع و طراحی سیستم اتصال سنگ رو بر اساس بارهای ثقلی و بارهای واردشده به نما بررسی می‌کنه.

یک مثال ساده

فرض کن یک پلاک سنگی ۴۰×۶۰ سانتی‌متر داری؛ یعنی هر قطعه حدود ۰٫۲۴ مترمربع مساحت داره. حالا همین قطعه رو در طبقه اول و طبقه هشتم یک ساختمان تصور کن.

خود سنگ عوض نشده، ولی شرایطی که اتصال باید تحمل کنه یکسان نیست. در ارتفاع بیشتر، اثر باد و مکش اهمیت بیشتری پیدا می‌کنه و طراحی مهار باید با شرایط واقعی ساختمان بررسی بشه.

پس نمی‌شه گفت «این سنگ چون تراورتنه، همیشه با فلان مدل اسکوپ نصب می‌شه». این نگاه بیش از حد ساده‌انگارانه است.

چرا اسکوپ کردن سنگ نما یه مرحله ضروریه؟

اجزای نما و اتصالات اون باید توانایی تحمل نیروهای ناشی از باد، زلزله و ضربه رو داشته باشن و اتصال نما به تکیه‌گاه باید امکان انتقال این نیروها رو فراهم کنه.

پس اسکوپ رو بهتره به‌عنوان بخشی از سیستم ایمنی نما ببینیم، نه یک کار اضافه برای محکم‌کاری.

خطرات عدم اسکوپ؛ ریزش نما، زلزله و طوفان

یه تیکه سنگ چند کیلویی که از طبقه پنجم بیفته پایین، دیگه فقط یه خسارت مالی نیست، جون آدما رو تهدید می‌کنه. تو زلزله‌های کوچیک یا حتی وزش باد شدید، اگه سنگ فقط با ملات به دیوار چسبیده باشه، خیلی راحت ترک می‌خوره و جدا می‌شه. متأسفانه تو خیلی از حوادثی که تو خبرا می‌شنویم درباره‌ی ریزش سنگ نما، وقتی می‌ری سراغ ریشه‌ی ماجرا، می‌بینی اجرای اسکوپ یا اصلاً انجام نشده یا خیلی ضعیف بوده.

تفاوت سنگ‌های متخلخل و بدون تخلخل در نیاز به اسکوپ؛ تراورتن در برابر گرانیت

اینجا یک تصور اشتباه رایجه: چون تراورتن متخلخله و ملات داخل منافذش گیر می‌کنه، پس نیازی به اسکوپ نداره.

این نتیجه‌گیری درست نیست.

سنگ تراورتن به دلیل ساختار متخلخل معمولاً گیرایی مناسبی با ملات داره، اما نوع سنگ به‌تنهایی تعیین‌کننده سیستم مهار نیست. در مورد گرانیت هم متراکم بودن و وزن بالاتر بعضی انواع اون باید در طراحی اتصال در نظر گرفته بشه.

حتی استانداردهای فنی طراحی اتصالات سنگ، انتخاب تعداد و نوع اتصال رو وابسته به عواملی مثل نوع سنگ، ضخامت، ابعاد قطعه، بستر نگهدارنده و بار وارد بر هر اتصال می‌دونن.

پس سؤال درست این نیست که «تراورتن اسکوپ می‌خواد یا گرانیت؟»؛ سؤال درست اینه که این قطعه سنگ با این ابعاد و ضخامت، در این نما و با این روش اجرا، چطور باید مهار بشه؟

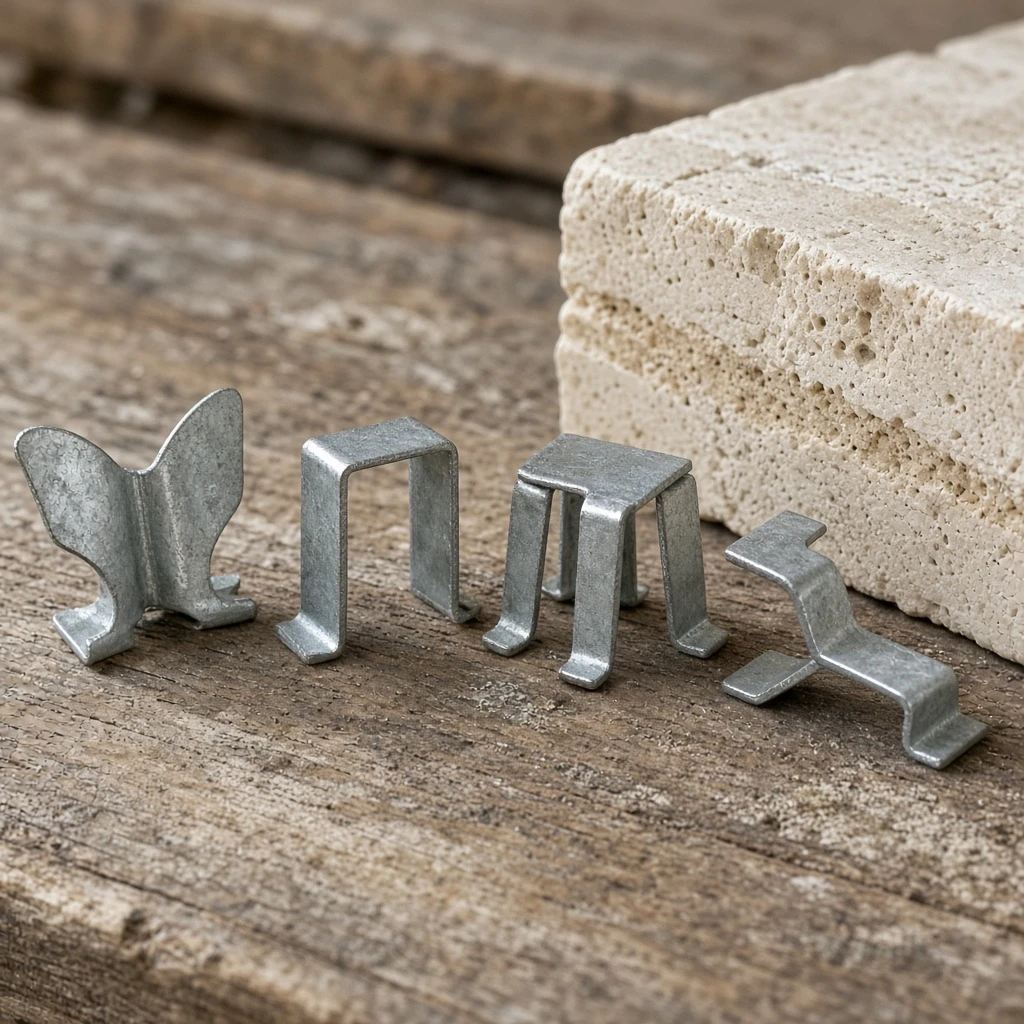

انواع اسکوپ سنگ نما و کاربرد هرکدوم

اسکوپ‌های رایج بازار از نظر شکل و نحوه درگیری با سنگ و ملات با هم فرق دارن. بعضی برای سنگ‌های پلاک و اجرای ملات‌خور استفاده می‌شن و بعضی بیشتر در سیستم‌های مکانیکی یا شرایط خاص کاربرد دارن.

اسکوپ سنگ نما با سیم مفتولی

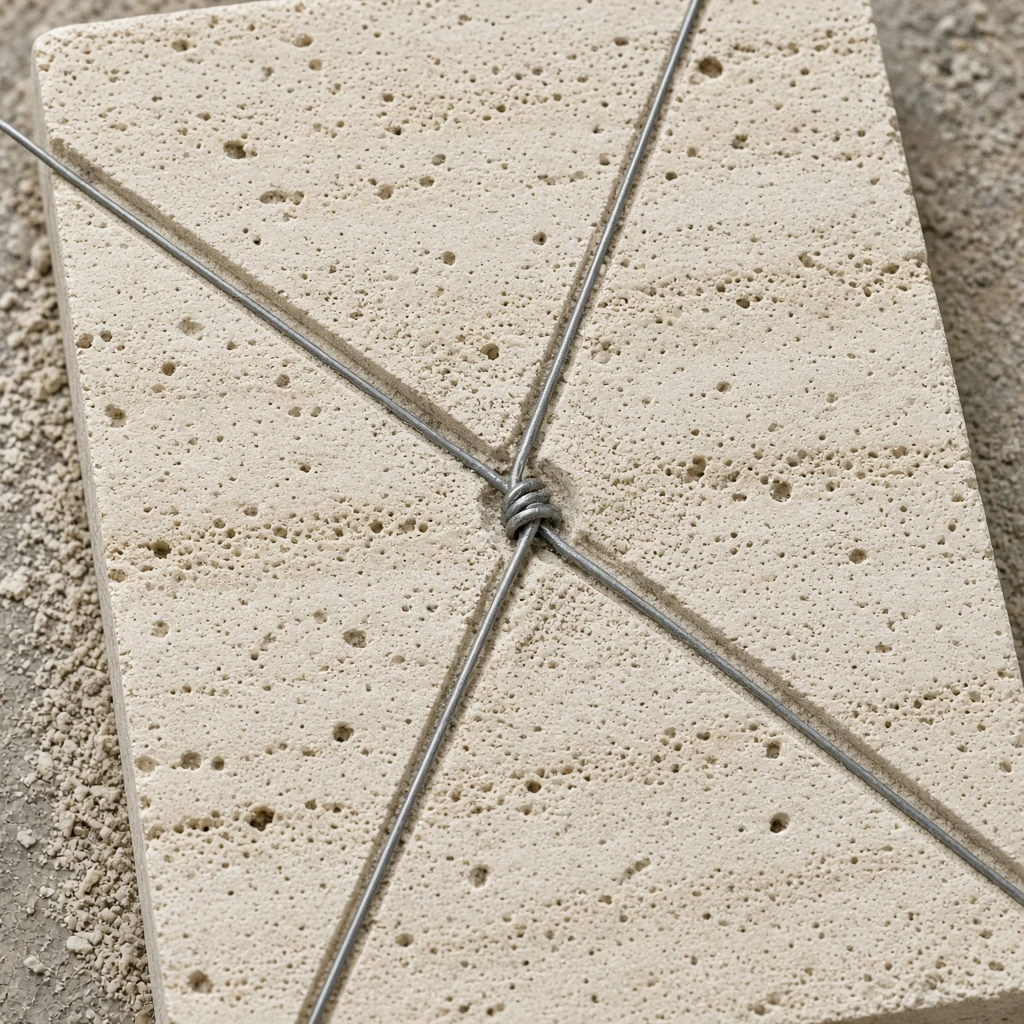

تو این روش، پشت سنگ دو تا شیار کم‌عمق (حدود ۲ میلی‌متر) ایجاد می‌کنن و یه سیم گالوانیزه رو به صورت ضربدری از بین این شیارها رد می‌کنن و گره می‌زنن. این سیم بعداً داخل ملات قرار می‌گیره و مثل یه لنگر عمل می‌کنه. یکی از قدیمی‌ترین و در عین حال معتبرترین روش‌هاست، به شرطی که درست اجرا بشه.

اسکوپ دو پایه

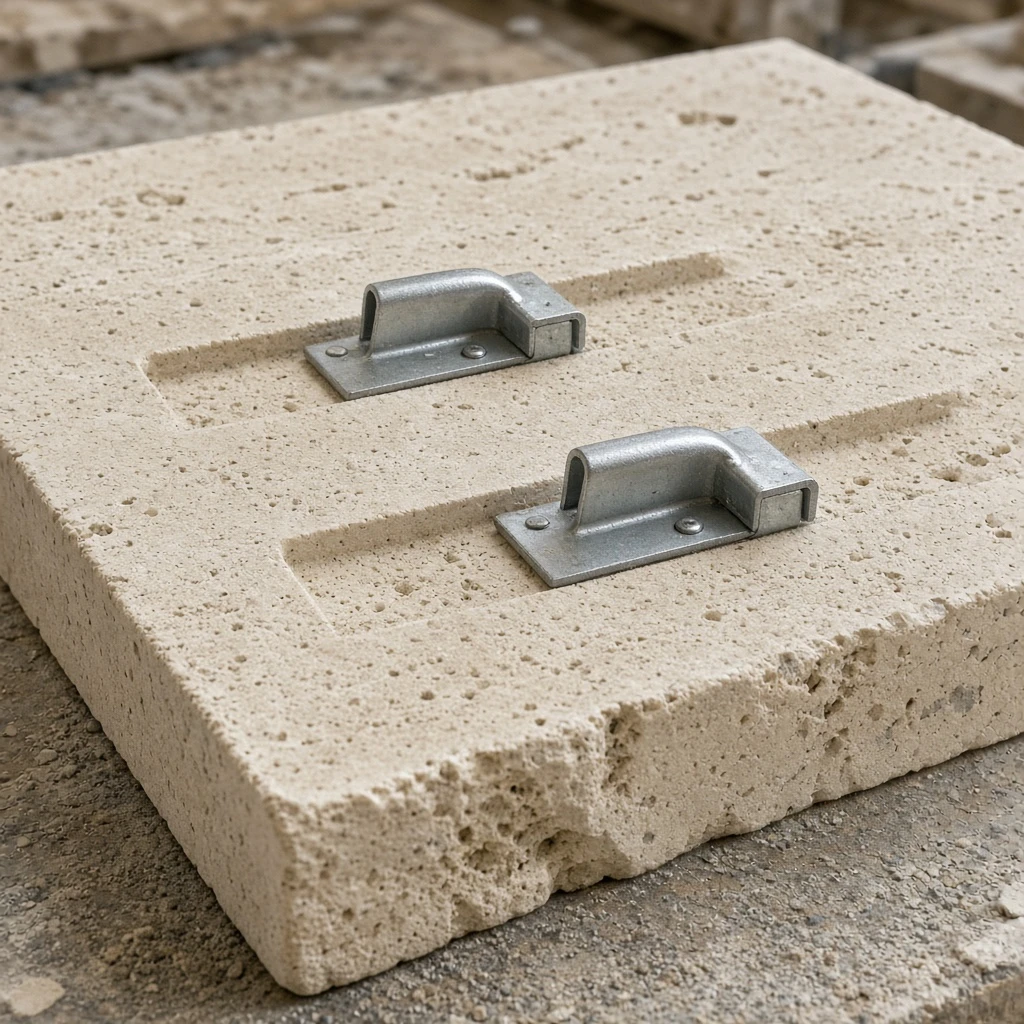

این مدل دارای دو قسمت پایه‌ماننده که در پشت سنگ قرار می‌گیره و با ملات درگیر می‌شه. برای قطعات معمولی سنگ پلاک یکی از مدل‌های شناخته‌شده است.

نکته مهم اینه که شکل اسکوپ به‌تنهایی تعیین‌کننده مقاومت نیست؛ نحوه نصب و کیفیت درگیری قطعه با سنگ و ملات هم به همون اندازه مهمه.

اسکوپ سه پایه

شبیه روش دو پایه‌ست، با این فرق که یه برش اضافه هم پشت سنگ ایجاد می‌کنن و پایه‌ی سوم رو داخل همون برش می‌چسبونن. این کار باعث می‌شه اتصال محکم‌تر و مقاوم‌تر بشه، مخصوصاً برای سنگای بزرگتر یا سنگینتر.

اسکوپ با لقمه‌گذاری

تو این روش، پشت سنگ رو برش می‌زنن و یه قطعه‌ی فلزی به اسم «لقمه» رو داخل برش جا می‌دن و با چسب سنگ محکم می‌کنن. بعدش دوغاب سیمانی هم پشت سنگ ریخته می‌شه تا اتصال کامل بشه.

اگر لقمه یا محل اتصال درست اجرا نشه، ممکنه به‌جای افزایش ایمنی، تنش موضعی در سنگ ایجاد کنه.

اسکوپ پروانه‌ای

شکل این اسکوپ شبیه پروانه است و بال‌های اون بعد از قرار گرفتن در ملات، سطح درگیری مناسبی ایجاد می‌کنن. برای اجرای سنگ‌های پلاک، یکی از مدل‌هایی است که در بازار زیاد دیده می‌شه.

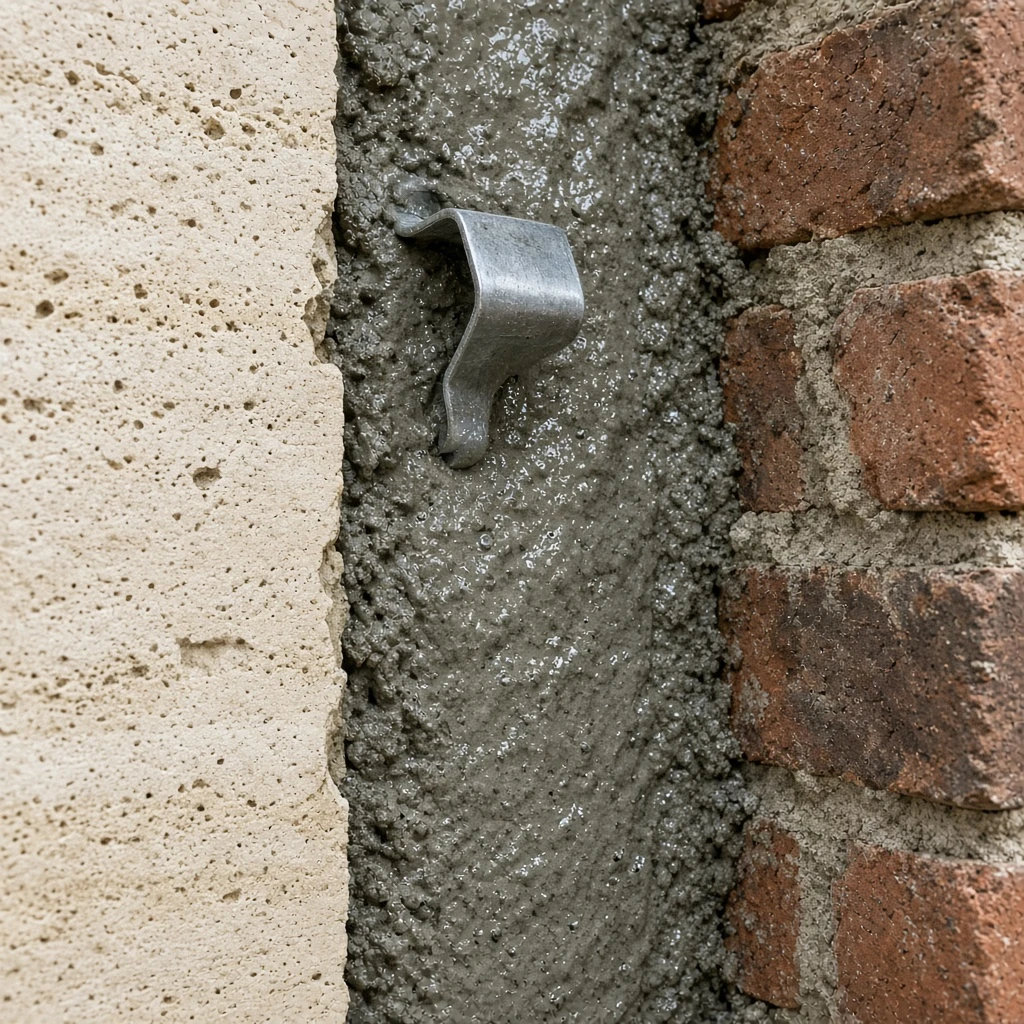

اسکوپ به روش Z

اسکوپ Z شکل برای ایجاد مهار در پشت سنگ استفاده می‌شه و فرم قطعه باعث درگیری اون با ملات می‌شه. معمولاً برای سنگای کوچیک‌تر و جایی که فضای ملات کمتری داری کاربرد داره.

اسکوپ دندان موشی

این روش بیشتر برای وقتیه که ضخامت سنگ کمه یا نمی‌خوای شیار عمیق ایجاد کنی. برشای کوچیک و متعدد شبیه دندونه ایجاد می‌شه که ملات داخلشون قفل می‌شه.

اسکوپ با پیچ و رولپلاک

پیچ و رولپلاک بیشتر زمانی مطرح می‌شه که بخوایم سنگ موجود رو از روی سطح نما مهار کنیم یا به یک روش مقاوم‌سازی نیاز داشته باشیم.

این روش با اسکوپ سیمی که قبل از نصب سنگ در پشت اون قرار می‌گیره، یکی نیست. ضمن اینکه سوراخ‌کاری مستقیم سنگ بدون بررسی ضخامت و وضعیت اون می‌تونه باعث ترک یا شکستگی بشه.

در سیستم‌های حرفه‌ای‌تر نمای خشک نیز اتصال مکانیکی سنگ به زیرسازی با انکرها و قطعات فلزی انجام می‌شه؛ استانداردهای فنی این سیستم‌ها روی انتخاب نوع اتصال، مقاومت سنگ، بار وارد بر اتصال و کیفیت اجرا تأکید دارن.

روش اسکوپ سنگ نمای ساختمان؛ اجرا مرحله به مرحله

بریم سراغ روش اسکوپ سنگ نمای ساختمان

ابزار و مصالح موردنیاز

بسته به روش انتخابی، ابزار می‌تونه شامل فرز یا ابزار ایجاد شیار، دریل و مته مناسب، سیم یا قطعه اسکوپ، ملات و ابزارهای معمول سنگ‌کاری باشه.

اما یک ابزار مهم‌تر از همه اینها وجود داره: دیتیل اجرایی درست.

اگر مشخص نباشه اسکوپ کجا قرار بگیره و قراره چه نیرویی رو منتقل کنه، داشتن بهترین اسکوپ بازار هم مشکل رو حل نمی‌کنه.

مراحل نصب اسکوپ روی سنگ نما

اول باید پشت سنگ رو تمیز کنی، بعد بسته به روشی که انتخاب کردی (سیم، لقمه، پروانه‌ای و...) شیار یا برش موردنیاز رو ایجاد کنی. بعد از تمیزکاری شیارها، قطعه اسکوپ یا سیم رو جا می‌زنی و محکم می‌کنی. مرحله‌ی آخر هم اینه که ملات یا دوغاب رو پشت سنگ می‌ریزی تا هم قطعه اسکوپ رو بپوشونه و هم سنگ رو محکم به دیوار وصل کنه. باید حواست باشه که ملات کاملاً همه‌ی فضای خالی رو پر کنه، وگرنه همون نقاط خالی می‌شن نقطه‌ضعف کل کار.

کدوم روش اسکوپ برای پروژه شما مناسب‌تره؟

برای مقایسه اولیه می‌شه این‌طور نگاه کرد:

مزایای اسکوپ سنگ نما برای عمر و ایمنی ساختمان

اول از همه، طول عمر نما به شکل چشمگیری بالا می‌ره. دوم، ریسک ریزش سنگ تو شرایط بحرانی مثل زلزله یا طوفان به حداقل می‌رسه. سوم، چون اتصال مکانیکی داری، دیگه فقط به چسبندگی ملات وابسته نیستی و این یعنی خیال راحت‌تر برای سالای آینده. و یه نکته دیگه هم اینه که تو خیلی از پروژه‌های استاندارد، بدون اسکوپ اصلاً تاییدیه فنی نمی‌گیری، پس این کار صرفاً یه توصیه نیست، یه الزامه.

در عین حال، اسکوپ یک «ضمانت مادام‌العمر» برای نما نیست. اگر دیوار پشت کار، ملات، زیرسازی یا خود سنگ مشکل داشته باشه، باید همان مشکل هم برطرف بشه.

نکات و اشتباهات رایج در اسکوپ کردن سنگ‌های طبیعی

چند اشتباه رو در اجرای سنگ نما زیاد می‌بینیم:

اسکوپ را فقط برای سنگ‌های سنگین لازم دانستن:
نیروی باد و زلزله فقط به وزن سنگ مربوط نیست؛ نوع اتصال و رفتار خارج از صفحه هم مهمه.

استفاده از یک تعداد ثابت اسکوپ برای همه سنگ‌ها:
یک سنگ ۳۰×۶۰ رو نمی‌شه از نظر اتصال با قطعه‌ای ۶۰×۱۲۰ یکسان فرض کرد.

قرار دادن اسکوپ در لبه نامناسب سنگ:
محل اتصال باید طوری انتخاب بشه که خود سنگ در اثر سوراخ‌کاری یا شیارزنی ضعیف نشه.

بی‌توجهی به خوردگی:
قطعه فلزی در نمای بیرونی با رطوبت و تغییرات دما سروکار داره. جنس و مقاومت اتصال در برابر خوردگی باید متناسب با محیط انتخاب بشه. در سیستم‌های نمای خشک حرفه‌ای نیز استفاده از اتصالات مقاوم به خوردگی، از جمله فولاد زنگ‌نزن در بخش‌هایی از سیستم، مورد تأکید استانداردهای اجرایی است.

فکر کردن به اسکوپ به‌عنوان درمان همه مشکلات نما:
اگر سنگ لق شده، اول باید علت لق شدن مشخص بشه. ممکنه مشکل از نفوذ آب، ضعف ملات، حرکت زیرسازی، خوردگی اتصال یا حتی خود سنگ باشه.

تاثیر دما و شرایط آب‌وهوایی روی دوام اسکوپ سنگ نما

سنگ نما در تمام طول سال شرایط یکسانی نداره. یک روز تابستانی، سطح سنگ می‌تونه به‌شدت گرم بشه و شب دمای اون پایین بیاد. در مناطق سرد هم چرخه یخ‌زدگی و ذوب شدن آب می‌تونه برای مصالح و اتصالات دردسرساز باشه.

رطوبت هم موضوع مهمیه. اگر آب به پشت سنگ نفوذ کنه و سیستم تخلیه یا جزئیات آب‌بندی درست نباشه، در طول زمان روی ملات، اتصالات و حتی خود سنگ اثر می‌ذاره.

برای همین آب بندی نما ساختمان رو نباید جدا از بحث دوام سنگ در نظر گرفت. اسکوپ وظیفه مهار مکانیکی رو انجام می‌ده و آب‌بندی باید جلوی نفوذ نامطلوب آب و آسیب‌های ناشی از اون رو بگیره.

استانداردهای طراحی نمای سنگی هم صرفاً روی وزن سنگ تمرکز ندارن و دوام، شرایط محیطی، تغییرات ابعادی و عملکرد اتصال در شرایط مختلف رو در طراحی دخیل می‌دونن.

جمع‌بندی

اسکوپ سنگ نما در واقع یک مهار مکانیکی برای افزایش ایمنی اتصال سنگ به نماست. در نمای سنگی چسبانده‌شده، ملات بخش مهمی از اتصال رو تشکیل می‌ده، اما برای مقابله با نیروهای خارج از صفحه مثل باد و اثرات لرزه‌ای، مهار مکانیکی اهمیت پیدا می‌کنه.

اسکوپ سیمی، دو پایه، سه پایه، پروانه‌ای، Z و دندان موشی از روش‌های رایج هستن؛ ولی اینکه کدوم روش مناسب‌تره، به اسم اسکوپ محدود نمی‌شه. نوع و ضخامت سنگ، ابعاد قطعه، بستر پشت نما، ارتفاع ساختمان، بارهای وارد بر نما و جزئیات اجرایی باید کنار هم دیده بشن.

اگر هنوز در مرحله انتخاب مصالح هستی، بهتره قبل از خرید سنگ ساختمانی فقط به رنگ و قیمت نگاه نکنی؛ روش نصب و مهار سنگ هم باید از همان ابتدا مشخص باشه.
